Новый бесплатный плагин Venue Polar для EASE Focus рассчитывает сложные инсталляции линейного массива Community IV6

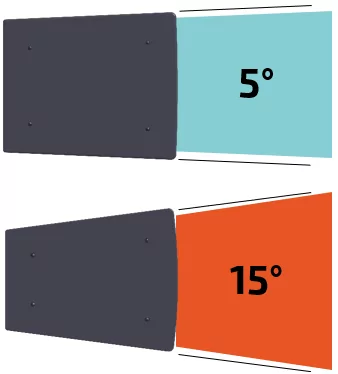

Community IV6 – инсталляционный модульный линейный массив от Biamp, построенный на 12” кабинетах двух моделей с углами вертикального раскрытия 5° и 15° (IV6-1122/05 и IV6-1122/15).

• Пассивный 2-полосный, 16 Ом, 400Вт;
• Рабочий диапазон: 40 Гц – 18.5 кГц;
• 128 дБ продолжительное максимальное давление одного кабинета;
• 120° горизонтальное раскрытие.

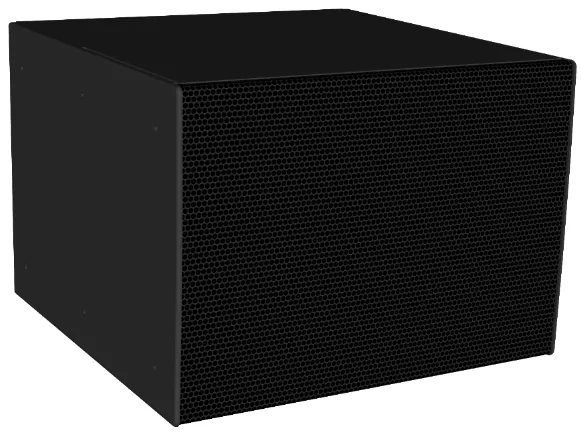

Сабвуфер линейного массива – IV6118S

• 1 x 18”, 8 Ом, 800 Вт;
• Рабочий диапазон 37Гц – 132 кГц;
• 125 дБ продолжительное максимальное давление.

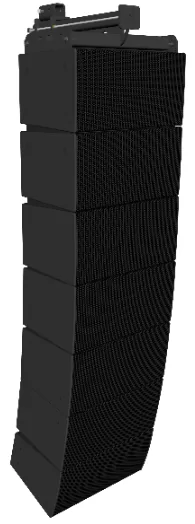

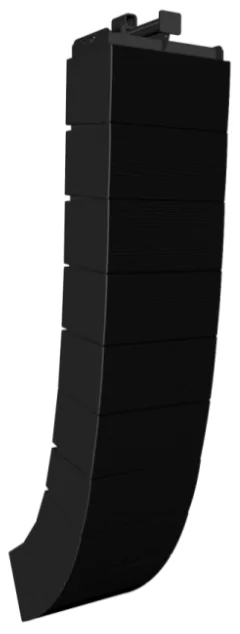

Такой набор элементов позволяет очень гибко компоновать массив. Примеры кластеров:

3 х 15°	7 х 5°	7 х 5° + 4 х 15°

До 20 кабинетов в одном кластере для залов, рассчитанных на 5000 мест и более.

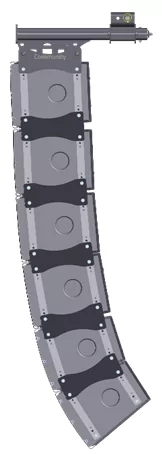

Система подвеса максимально упрощена. Благодаря простым алюминиевым скобам становится возможным соединить элементы и прикрепить их к раме. Доступны скобы трех видов с разными углами: 0°, 2,5°, 5°.

Поскольку сопротивление каждого кабинета 16 Ом, то один канал усиления и один канал DSP можно подключить к четырем и более кабинетам, подключенных параллельно, что удобно и экономично с точки зрения усиления.

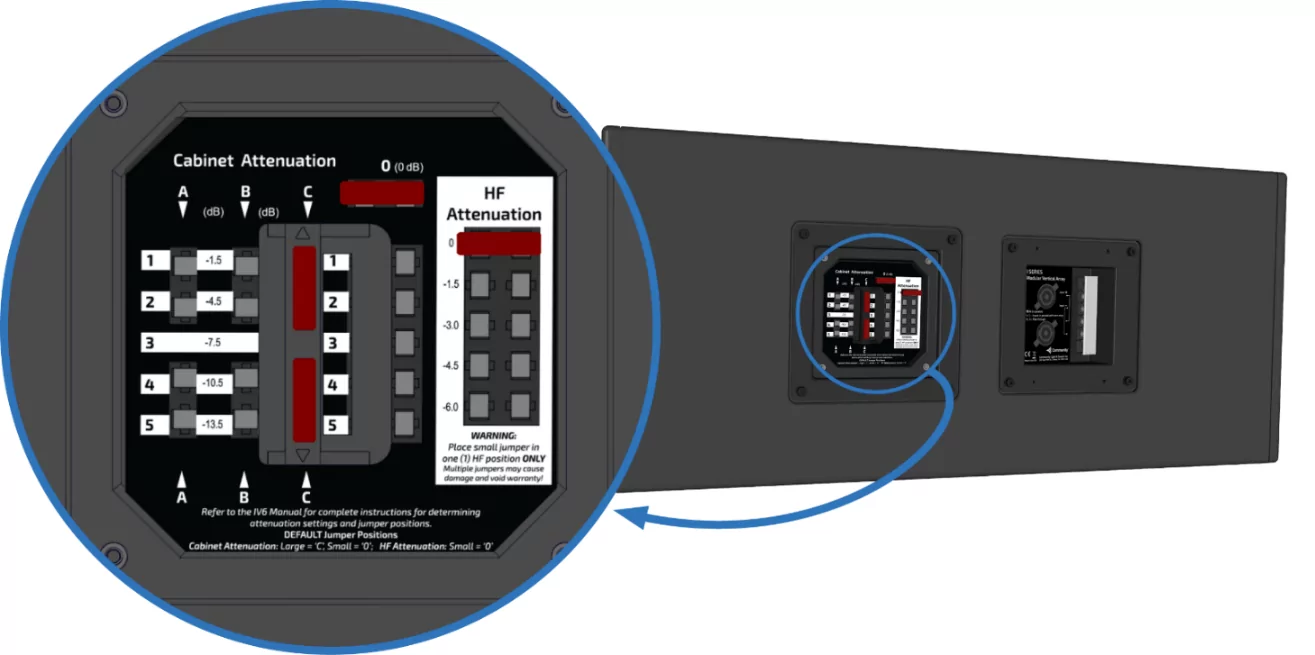

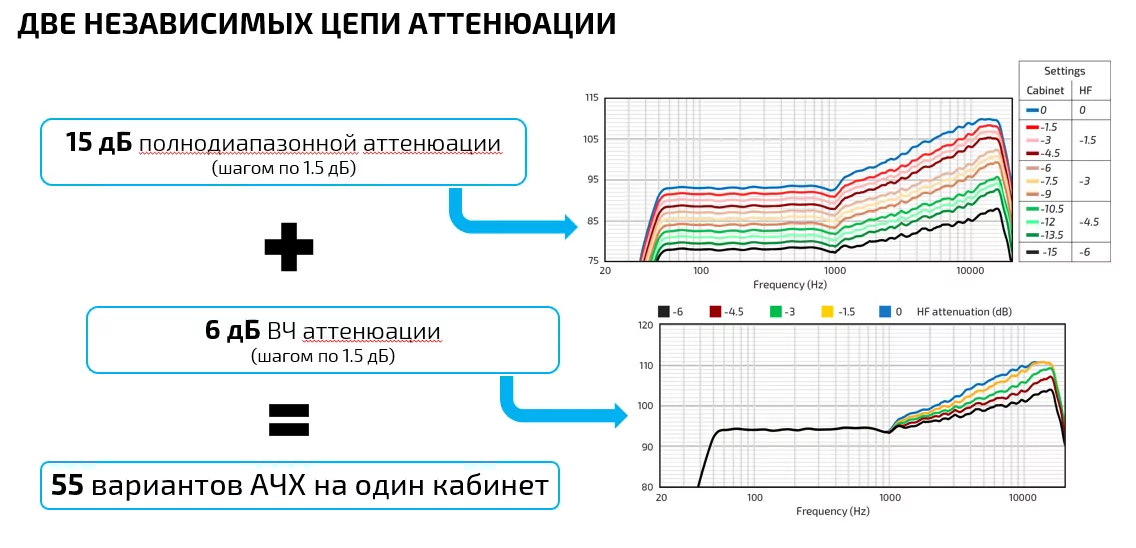

Несмотря на то, что канал DSP всего один, благодаря системе пассивной оптимизации на каждом кабинете сохраняется возможность гибко управлять настройками отдельных кабинетов. На тыльной стороне каждого кабинета есть группы дип-переключателей, которые позволяют отдельно регулировать две цепи аттенюации: в широком диапазоне и отдельно по ВЧ шагом в 1,5 дБ. Такая система пассивной аттенюации позволяет настраивать очень равномерное покрытие массивом при минимуме задействованных каналов усиления и DSP.

Итак, в каждом кабинете есть 55 настроек, помножим это на 2 типа имеющихся в распоряжении кабинетов. Для типичной инсталляции требуются 10 кабинетов, а это 11010 вариантов или 259 квинтильонов разных конфигураций. Перебрать все возможные конфигурации вручную невозможно, поэтому на помощь приходит Venue Polar.

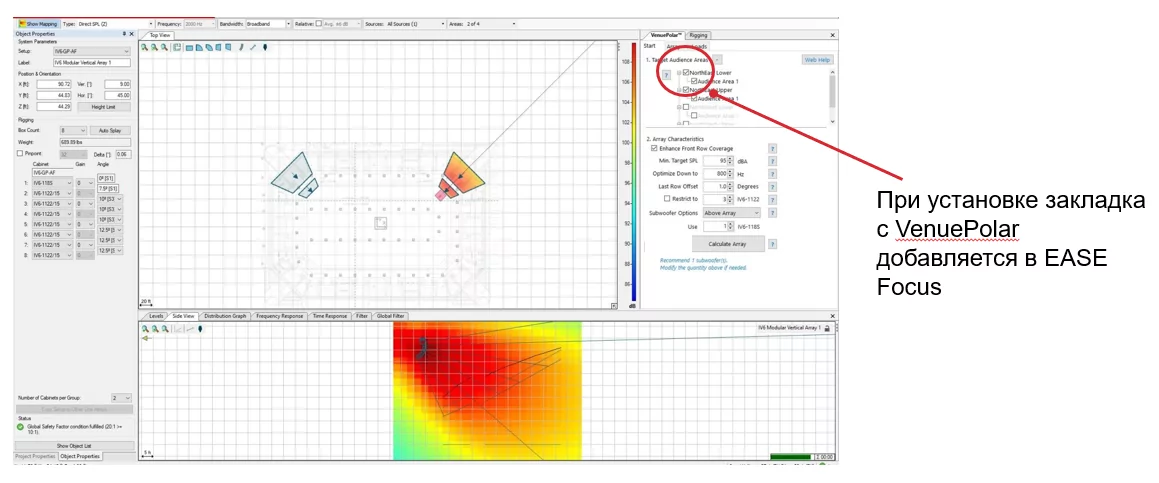

Бесплатный плагин Venue Polar для калькулятора EASE Focus 3 позволяет автоматически рассчитать как количество кабинетов массива IV6, требуемое для покрытия заданной площади с заданным давлением, так и углы между кабинетами и настройки пассивной оптимизации, позволяя в два-три клика мыши автоматическим образом рассчитать довольно сложные настройки.

Входной информацией для плагина служат параметр площади, которую нужно озвучить массивом IV6 (как зоны внутри программы EASE Focus 3), требуемое давление и высота подвеса. Плагин автоматически строит массив нужной конфигурации для выполнения поставленной задачи и рассчитывает пассивную оптимизацию массива для равномерного покрытия заданной площади.
