Кейс: проекторы Panasonic cоздали уникальную атмосферу спектакля в МХТ им. Чехова

Задача

При работе над театральной постановкой режиссеры часто прибегают к использованию сложных мультимедийных инсталляций – это помогает ярче воплотить сюжетную линию и усилить эмоциональный фон. В спектакле МХТ им. А.П. Чехова «Враки, или Завещание барона Мюнхгаузена» стояла задача показать сложный внутренний мир героя, стремящегося уйти от реальности с помощью своих придуманных историй. Мультимедийные решения позволили визуализировать фантазии главного персонажа пьесы − от разрушения моста в начале спектакля до полета на воздушном шаре в конце.

Решение

Для создания виртуальных декораций было использовано 8 проекторов Panasonic PT-RZ120. Контент воспроизводится методом обратной проекции и сшивки изображений. Для каждого проектора были закуплены ключи активации ET-UK20, обеспечившие полный доступ к процессору управления настройками геометрии. Это было необходимо для создания изображений на экране сложной формы, 3D-мэппинге и сшивке.

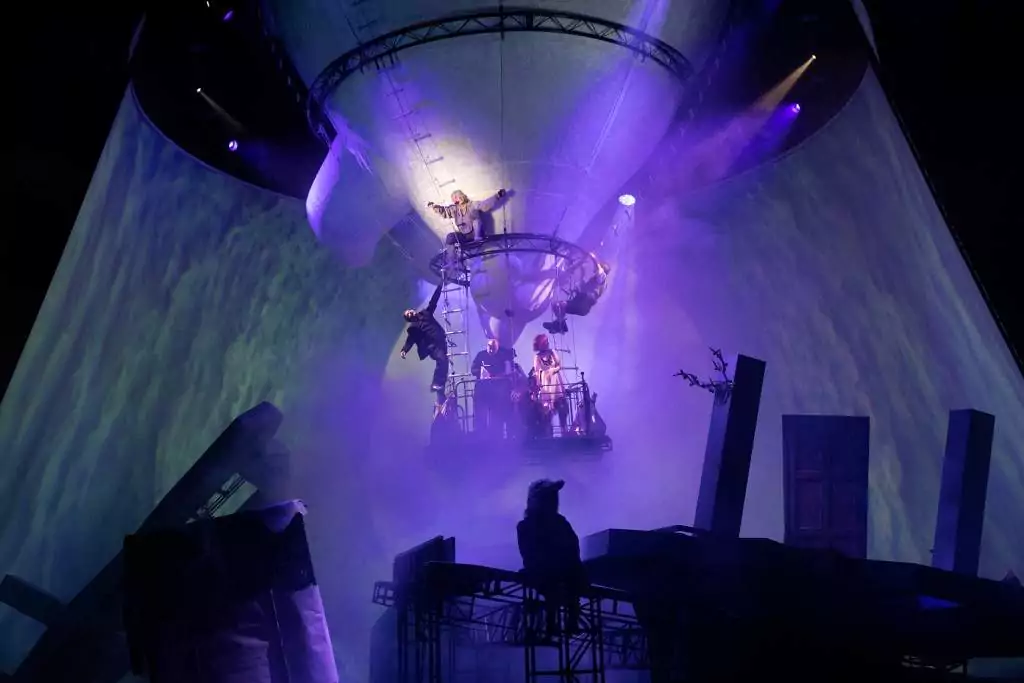

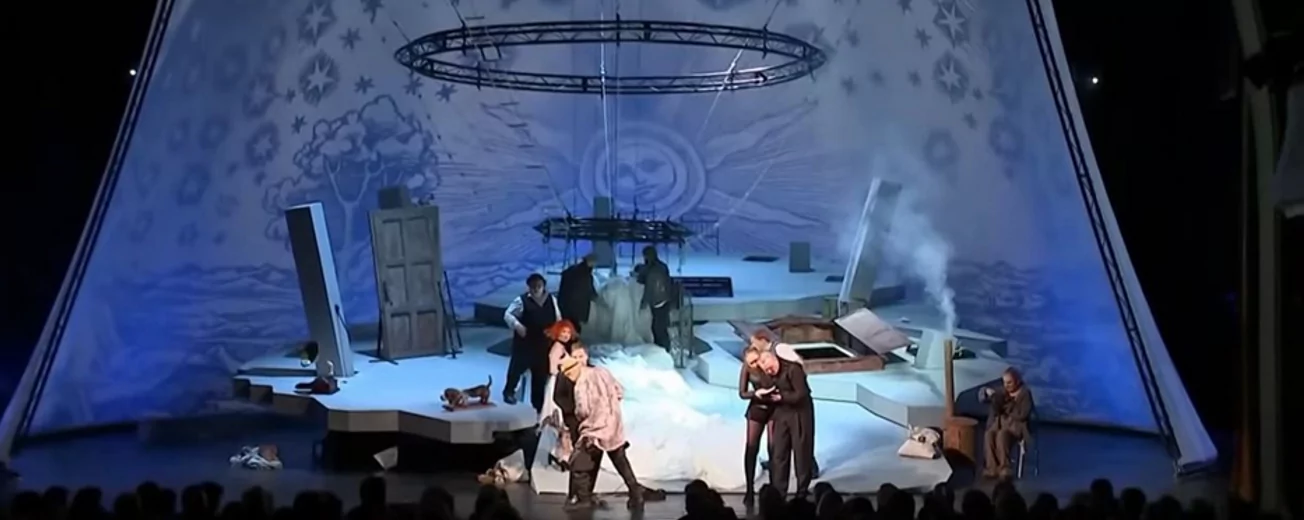

Видеопроекция осуществлялась на просветный экран в форме усеченного конуса с вырезом в сторону зрительного зала. Полотно экрана с контентом как бы обволакивает сценическое пространство спектакля. На нем возникают сцены дождя, бури, космические пространства и образы далеких планет. Посередине конуса расположена сценическая конструкция, по которой ходят артисты.

Реализация проекта и преодоление сложностей

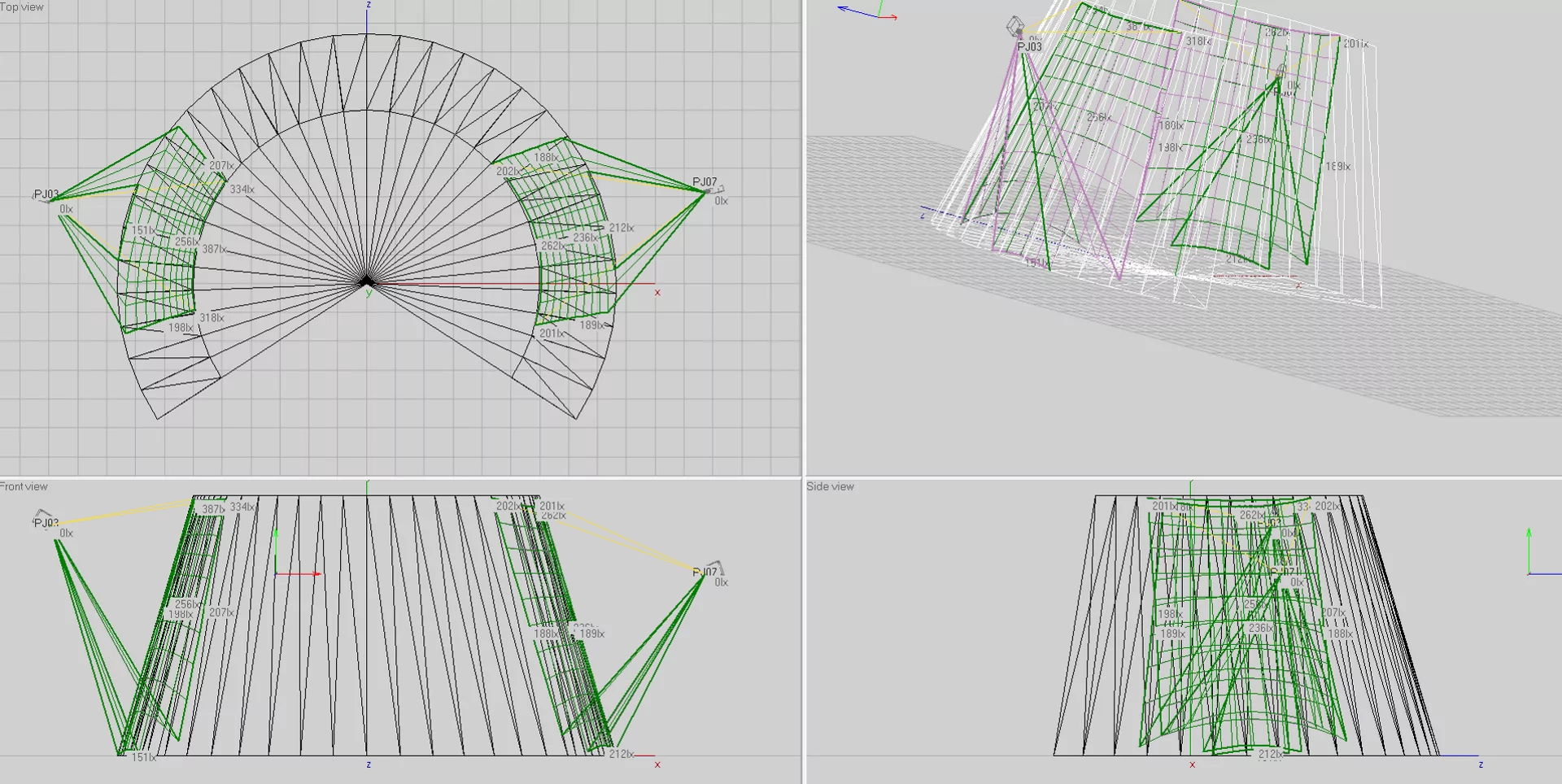

Для реализации проекта руководством театра были приглашены специалисты компании Panasonic. Они смоделировали экран и места установки проекторов. Поскольку часть проекторов не помещалась за экраном, рассматривались различные схемы их инсталляции. Из четырех различных вариантов было выбрано 8 проекторов PT-RZ120 с линзами ET-DLE060, установленных в портретном режиме. Восемь проекционных каналов идеально соответствуют восьми серверным каналам, которые уже имелись в театре.

В ходе инсталляции возникли сложности с процессом сшивки. Это было связано с тем, что проекторы находились за внешним контуром усеченного конуса (экрана), а добиться точности сведения картинок нужно было на его внутренней поверхности. Автоматическая сшивка с помощью камеры внутри экрана была невозможна из-за находящихся по центру элементов декорации, а сам экран не попадал в поле зрения камеры ни в одной точке.

Специалисты решили установить камеру с внешней стороны. Так как доступные расстояния на арьерсцене оказались чрезвычайно малы, пришлось задействовать объектив Nikon типа Fisheye. Однако, поскольку такие объективы имеют «поле зрения» в виде полусферы, а декорация — выгнутый в обратную сторону конус, система сведения «не увидела» через камеру искажения по краям проекции каждого отдельного проектора. В итоге пришлось применять лазерные нивелиры и профессиональные строительные штативы для установки маркеров для системы автосведения, что значительно усложнило ход монтажа декораций. В результате было принято решение отказаться от автонаведения и воспользоваться ручной настройкой, не требующей объемных подготовительных работ.

Итоговое решение полностью соответствует поставленным задачам – авторская задумка создания уникальной атмосферы спектакля была реализована в полной мере. Спектакль вошел в постоянный репертуар театра и пользуется большим успехов у зрителей.

Использованное оборудование Panasonic

• проекторы PT-RZ120 – 8 шт.;

• объективы ET-DLE060 – 8 шт.;

• ключи активации ET-UK20 – 8 шт.
