Кейс. Проекционный компас: как InFocus помогает посетителям Еврейского музея найти свой путь

Еврейский музей и центр толерантности в Москве — крупнейшая в Европе крытая выставочная площадка, занимающая историческое здание Бахметьевского гаража. Масштабы музея, обширная постоянная экспозиция, временные выставки, лектории и детские центры, расположенные в разных частях здания, создают сложную навигационную задачу. Посетителю, впервые переступившему порог, непросто сориентироваться в пространстве, где один зал перетекает в другой, а нужная локация может находиться на значительном удалении от входа.

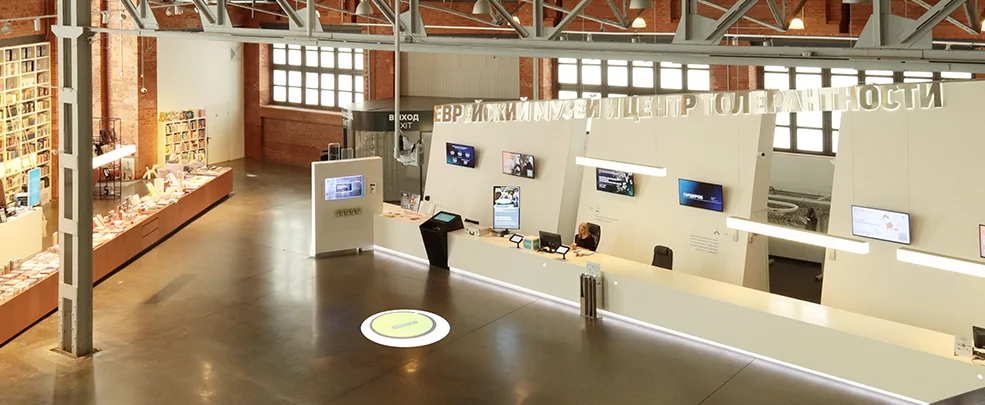

Решение, найденное командой музея во главе с IT директором Игорем Авидзба, оказалось элегантным и технологичным. На музейных перекрестках появились 12 белых кругов, нанесенных на пол. На каждый круг направлен объектив проектора InFocus IN1028SL, с его помощью белая поверхность превращается в динамический навигационный экран. В видеосюжете, проецируемом на круг, появляется стрелка, указывающая направление к ближайшим локациям: временной выставке, лекторию, детскому центру. Так обычные белые круги становятся проекционным компасом, который помогает посетителям найти верный путь к интересующему их событию или пространству. Инсталляцию проекторов на кронштейнах, а также их настройку и пусконаладку осуществили специалисты Департамента комплексных решений компании AUVIX.

Как это работает

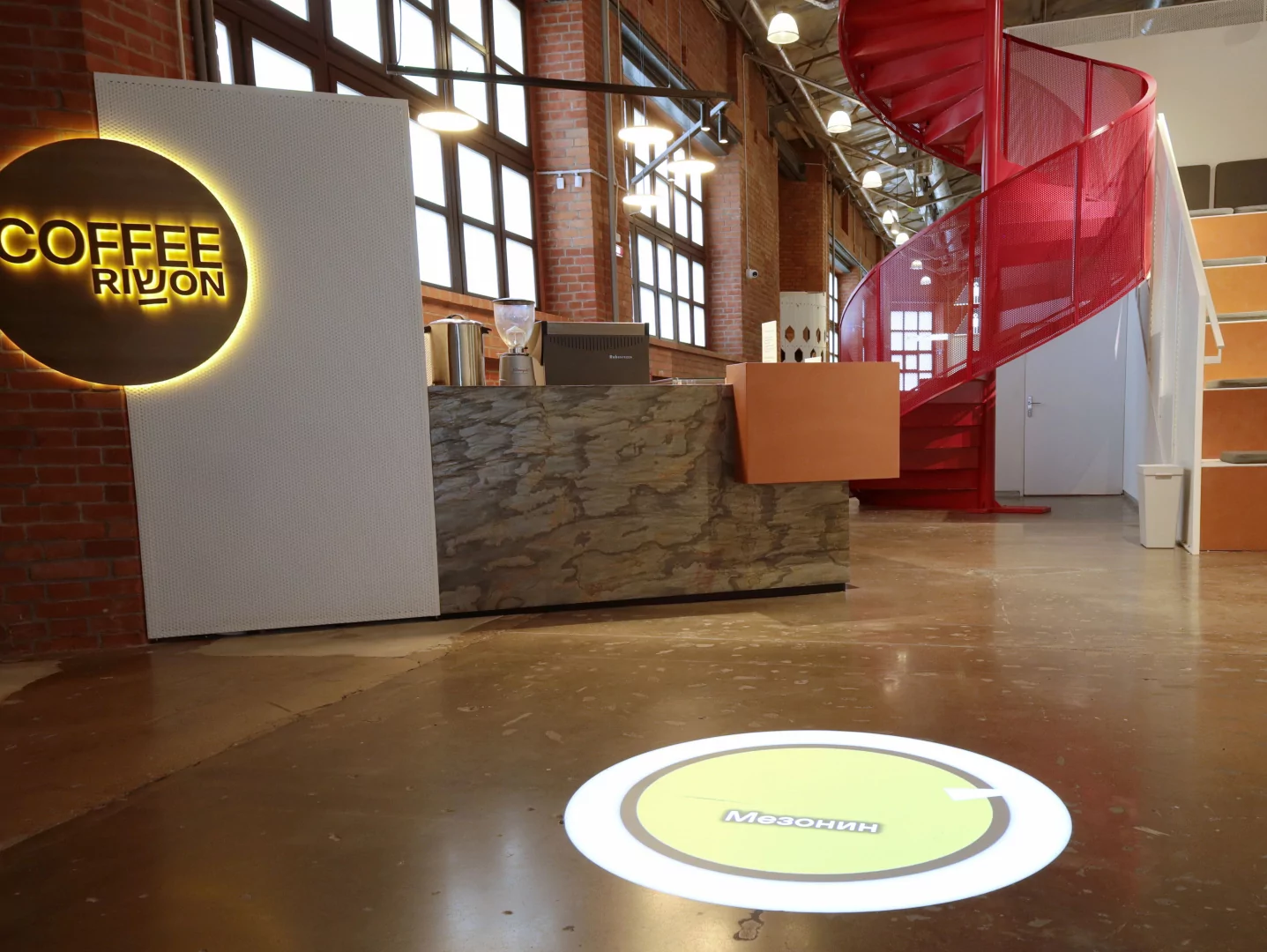

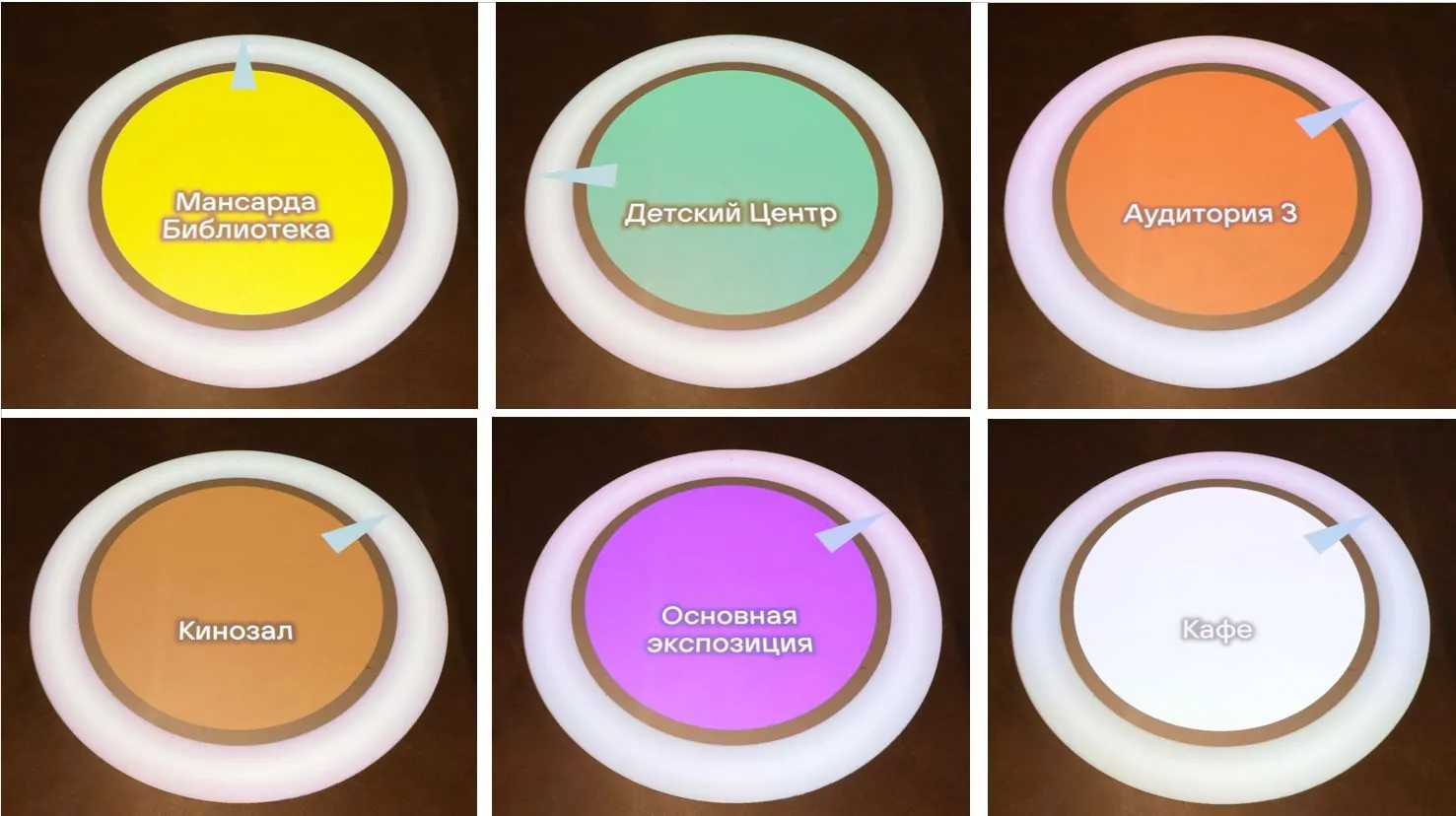

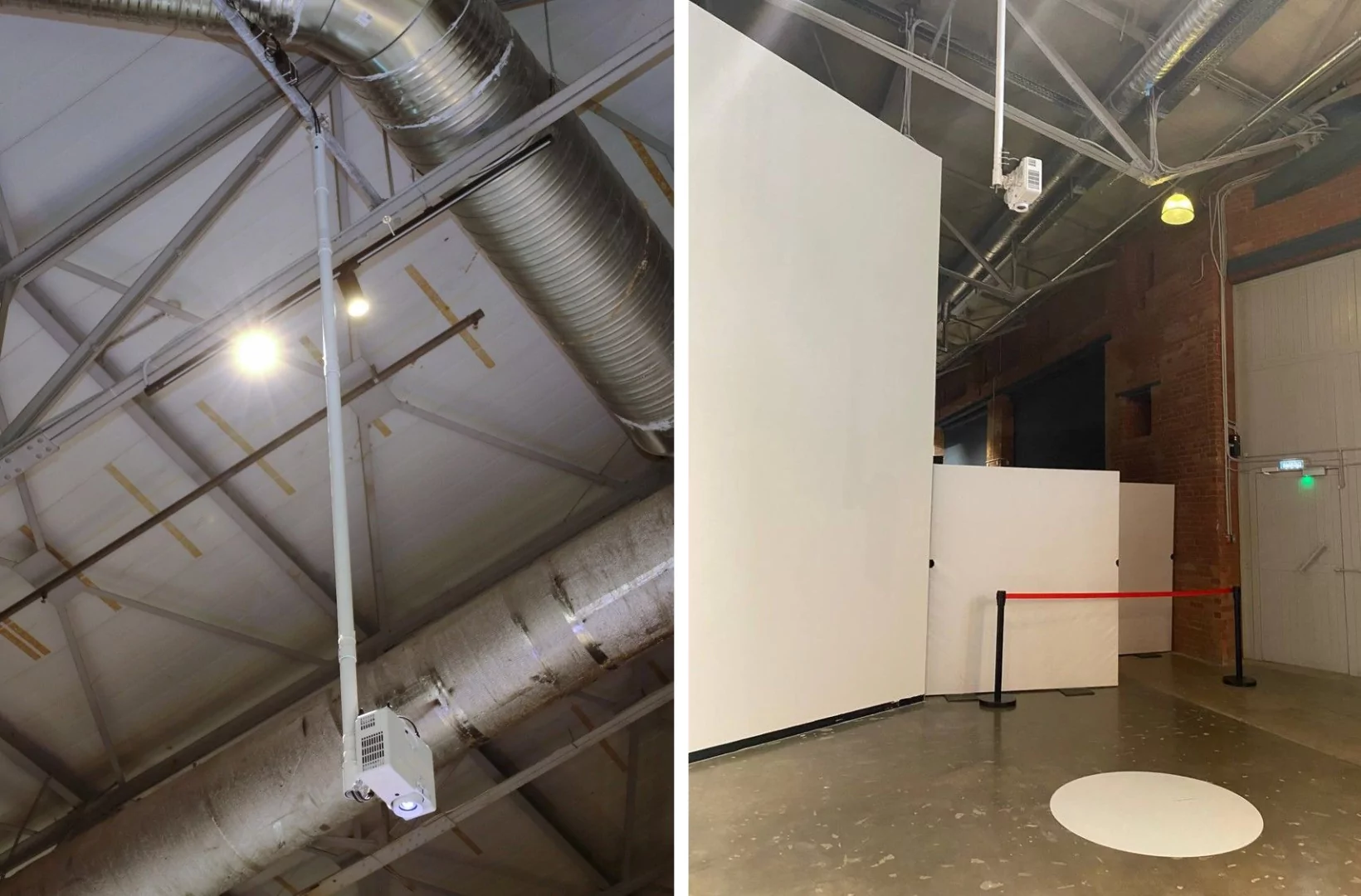

Навигационная система устроена следующим образом. В местах пересечения посетительских маршрутов — на «перекрестках» музея — на полу размещены белые круги. С потолочных ферменных конструкций на каждый круг направлен проектор. В обычном режиме на круге может отображаться нейтральная графика или логотип музея. В режиме навигации круг работает как компас: на нём поочередно появляются названия локаций и стрелка, ориентирующая посетителя в её сторону. Направление стрелки соответствует реальному направлению движения к нужному залу.

Такое решение решает сразу несколько задач.

Во-первых, оно интуитивно понятно — стрелка на полу считывается мгновенно, без необходимости искать указатели на стенах или обращаться к карте.

Во-вторых, оно гибко: содержимое проекции можно менять в зависимости от текущей выставки или расписания лекций, просто загрузив новый видеосюжет. В-третьих, оно ненавязчиво — проекция не загромождает пространство, а деликатно встраивается в него.

Почему InFocus?

Выбор проекторов InFocus для этой задачи не случаен. В музейных инсталляциях, в том числе в Еврейском музее, используются модели сери Quantum Laser Nemesis II, в частности InFocus IN1028SL. Эти проекторы обладают рядом характеристик, критически важных для работы в общественном пространстве с высокой проходимостью:

• Яркость 5000 ANSI люмен — проекция остается отчетливо видимой даже при верхнем освещении, которое неизбежно в музейных холлах.
• Лазерный источник света с ресурсом до 30 000 часов — проекторы способны работать непрерывно в течение всего дня, годами практически без обслуживания.
• Компактность и гибкость установки — проекторы легко интегрируются в существующую архитектуру, не нарушая визуальный облик музейного пространства. Устройство можно устанавливать в любом направлении: горизонтально, вертикально или под углом, сохраняя идеально выровненное изображение без потери качества. Это позволяет точно направить объектив на круг на полу с любой точки крепления.

Точная настройка: шифт объектива

Одной из ключевых технических особенностей, позволивших реализовать проект, стал шифт объектива (lens shift) — механизм вертикального сдвига оптической оси без перемещения самого корпуса проектора. В условиях музея это оказалось критически важным: установить кронштейн, на котором висит проектор с точностью до миллиметра не всегда возможно. Шифт объектива позволил точно совместить проецируемое изображение с белым кругом на полу без геометрических искажений. Даже при значительных углах наклона и неидеальном расположении точек крепления инженеры смогли выставить картинку так, чтобы она ложилась ровно в границы круга — без искажений, обрезки или выхода за пределы разметки. Это особенно важно, поскольку речь идёт не о произвольной поверхности, а о строго заданной геометрической форме: малейшее смещение разрушило бы визуальный образ «проекционного компаса».

Управление по сети

Не менее важным преимуществом стала поддержка проекторами InFocus сетевого управления. Все 12 устройств объединены в единую сеть, что позволяет администратору музея удалённо управлять ими без необходимости физически подходить к каждому проектору. В условиях, когда проекторы закреплены под потолком на значительной высоте, это экономит время и упрощает ежедневную эксплуатацию. Вот точка зрения Игоря Авидзба: «Для нас навигация — это в первую очередь инфраструктура, которая должна работать незаметно и предсказуемо. Мы объединили все 12 проекторов InFocus в единую сеть: их можно включать и выключать одной командой, удалённо обновлять видеосюжеты, оперативно реагируя на изменение расписания лекций или перенастроить под новую выставку.»
