Инженерный подход к мультиформатности: кейс оснащения пространства SINATRA SUMMIT

Специалисты Департамента комплексных решений компании AUVIX успешно реализовали комплексный проект по оснащению и адаптации элитного клубного пространства SINATRA SUMMIT, превратив его в универсальную мультиформатную площадку. Основной вызов заключался в необходимости обеспечить безупречное качество звука и изображения для нескольких принципиально разных видов мероприятий в условиях жилого комплекса в тихом московском переулке. Проект потребовал не просто подбора оборудования, но проведения глубокой инженерной работы, начавшейся с фундаментального акустического исследования и комплексной подготовки самого помещения, что и стало залогом его последующей технологической гибкости и безупречного функционирования.

Задача: оборудовать пространство SINATRA SUMMIT мультимедийными системами для семи принципиально разных форматов: от камерных лекций, кинопоказов и театральных постановок до выставок, концертов и показов мод. Ключевая сложность заключалась не только в многофункциональности, но и в «чутком» окружении — пространство соседствует с жилыми апартаментами и офисами банка, где тишина является критическим требованием.

От проблемы к решению: Акустика как фундамент

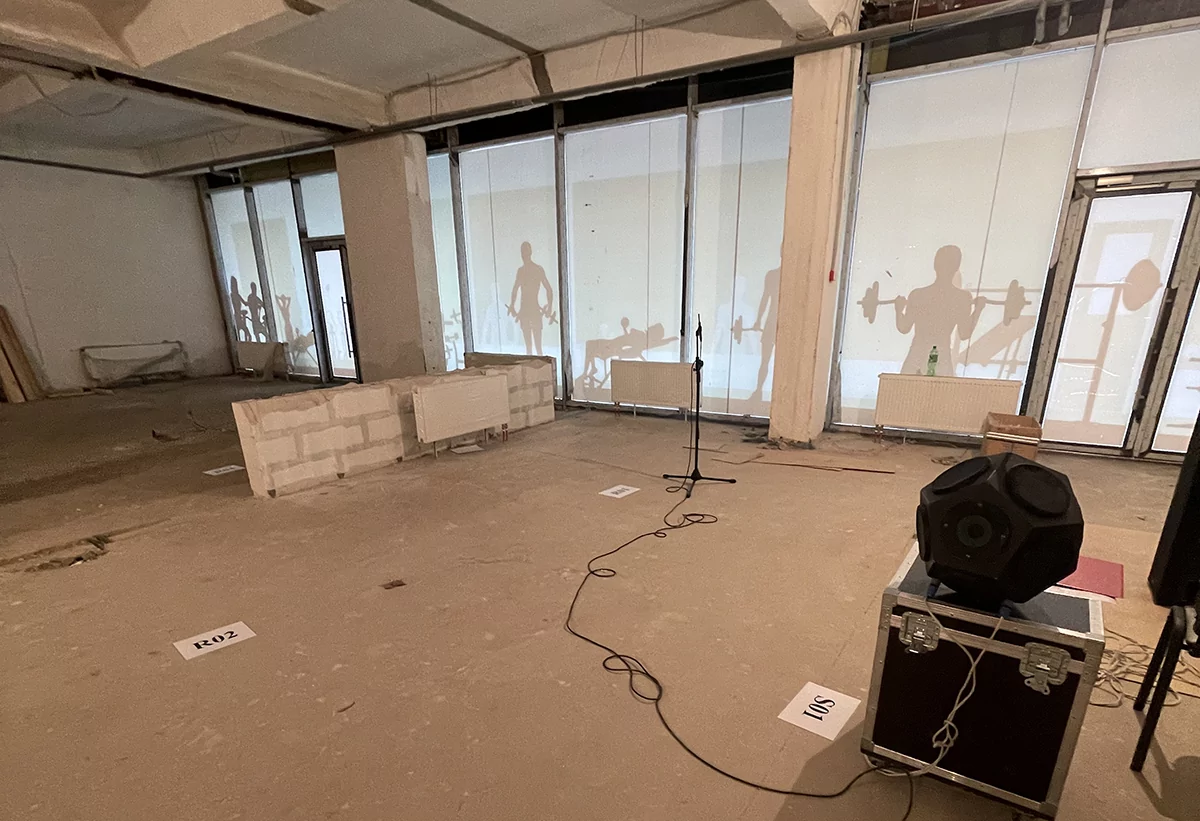

Перед принятием решения о выборе оборудования, инженеры компании AUVIX предложили провести комплексное акустическое исследование. Для этого был использован всенаправленный источник звука (додекаэдр), а также комплект акустических систем Pilar, которые планировались к интеграции в проект (предоставлены специалистами компании DS ProAudio). Целью данного исследования являлось детальное изучение внутренней шумовой картины зала, а также оценка потенциального воздействия акустических характеристик на близлежащие помещения.

Диагноз был точен: без вмешательства пространство было обречено на акустический дискомфорт для гостей и конфликты с арендаторами соседних помещений.

Обследование выявило «слабые места»: стены с недостаточной звукоизоляцией, фасадное остекление, пропускающее звук из зала вовне, и скрытые пути распространения звука через вентиляционные каналы. Внутри же пустой зал «гудел» — время реверберации достигало полутора секунд, а речь теряла разборчивость, что делало невозможным проведение конференций.

Ответом стала комплексная акустическая подготовка: возведение дополнительных стен с минераловатным заполнением, тщательная герметизация всех щелей и проходов коммуникаций, обивка воздуховодов, использование кварц-винила вместо полированного напольного покрытия.

Эти меры стали невидимым, но критически важным фундаментом, позволившим в будущем обеспечить как громкий, так и чистый тихий звук.

• Время реверберации снижено до оптимальных значений (0,74–0,76 с в СЧ-диапазоне).
• Индекс разборчивости речи STI улучшен до уровня «хорошо» и «отлично» как для естественной, так и для усиленной речи.
• Равномерность звукового поля (Total SPL) в пределах 3 дБ по зоне слушателей.
• Отсутствие слышимого эха (Echo Speech в пределах 0,4–0,6).

Своевременно проведённый акустический расчёт и натурные измерения позволили:

• Выявить критические недостатки в звукоизоляции и акустике зала.
• Разработать инженерно-обоснованные решения по их устранению.
• Спрогнозировать и подтвердить расчётами достижение нормативных и комфортных акустических показателей.
• Обеспечить основу для проектирования эффективной системы озвучения и акустической отделки.

Оснащение: Технологии на службе многоликости

Созданная акустически корректная «коробка» наполнилась оборудованием, способным гибко подстраиваться под любой сценарий.

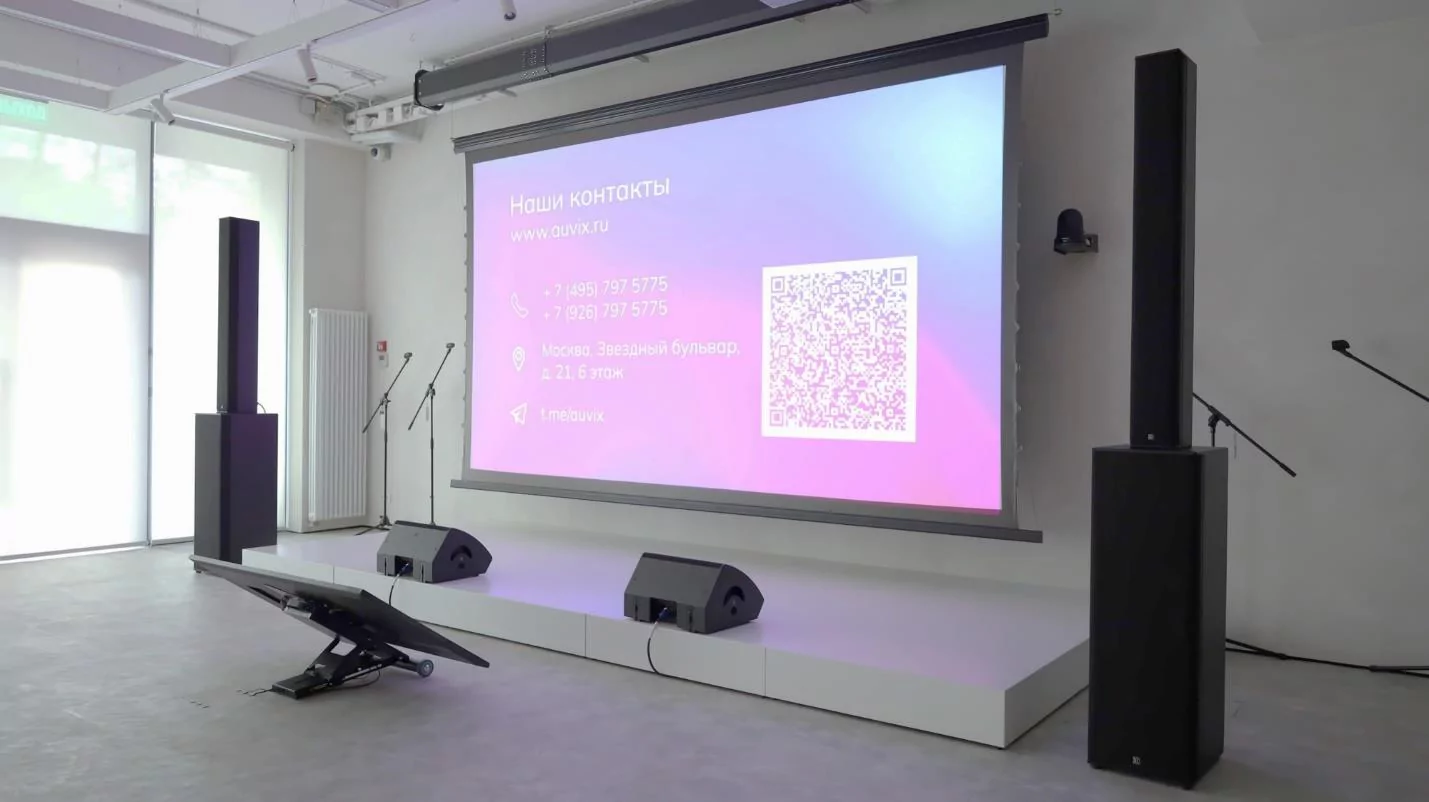

• Для звука, который должен быть идеальным всегда, была выбрана двухкластерная система на базе колонн DS Proaudio PLR TOP II и сабвуферов PLR SUB, управляемых мощными усилителями. Она обеспечивает равномерное и плотное звуковое поле по всему залу. Для концертных выступлений установлены сценические мониторы DS Proaudio MCX 112. Они направлены на артистов, чтобы те могли четко слышать себя. Для усиления голоса лектора или актёра развернута система радиомикрофонов ITC с петличными, головными и ручными микрофонами.

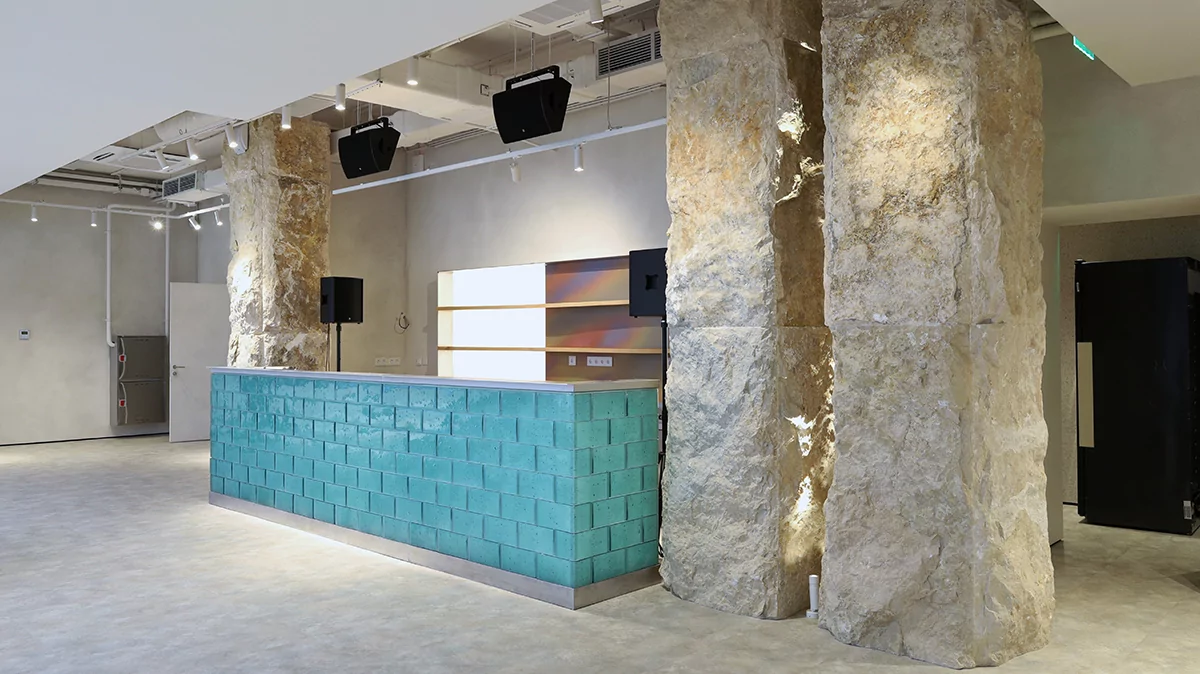

• Вариативное пространство не привязано к одной точке звука: барная стойка оснащена собственными активными мониторами DS Proaudio CX 112A, за ней может полноценно работать диджей со своим пультом. Мобильная конструкция акустических систем и семь напольных лючков, размещённых в соответствии с несколькими сценариями, позволяют организовать рабочее место диджея в нескольких локациях. Во всех примыкающих помещениях фоновый звук обеспечивают колонки BIAMP. Музыка и выступления лекторов будут звучать так, как если бы гости оставались в основном зале.

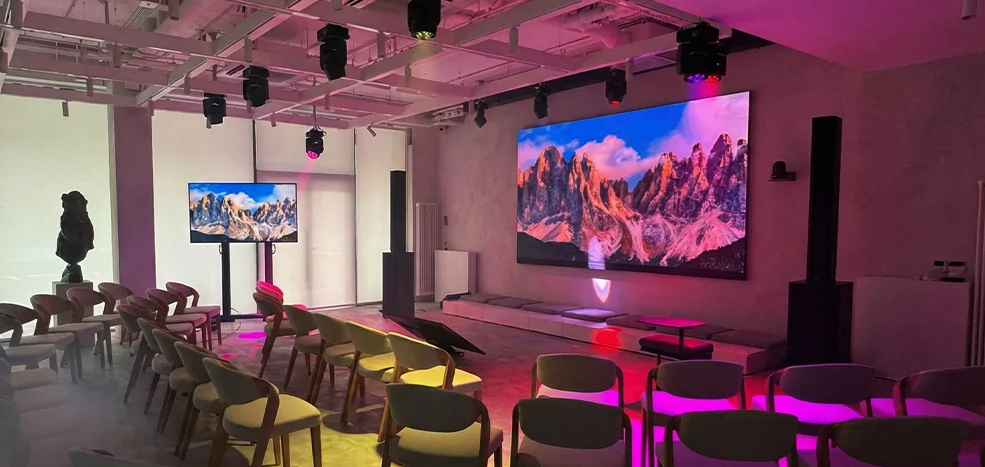

• Для изображения, которое меняется вместе с форматом мероприятия, реализован принцип «правильный экран — в нужный момент». Яркий 165-дюймовый светодиодный экран QSTech xWall Plus служит для эффектных презентаций и шоу. Для удобства выступающих предусмотрен дублирующий дисплей-суфлер на напольной подставке. Для атмосферных вечерних кинопоказов из потолка бесшумно опускается 180-дюймовый проекционный экран Lumen Master Wire Control, а изображение подаётся с проектора, дающего «мягкую» отраженную картинку.
• Мобильность — ключевой принцип: два 65 дюймовых дисплея Samsung могут стать либо дополнительными экранами, либо рекламными панелями у панорамных окон. Благодаря мобильным колесным стойкам и напольным лючкам для подключения их можно быстро переместить в нужную локацию или в техническое помещение. Подиум-сцена также легко демонтируется и зал превращается в галерею.

Магия простоты: Управление одним касанием

Наиболее интересной задачей для инженеров AUVIX было создание системы коммутации и управления, которая скрыла бы всю сложность инженерного комплекса для нетехнических специалистов (администраторы, клининг, арендаторы) и обеспечила бы звукорежиссеров и видеоинженеров всеми необходимыми возможностями настройки.

Аппаратная оснащена для разных сценариев: когда звукорежиссеру важно слышать «живой» звук, моторизованное стекло с тонировкой, отделяющее операторов от зала, опускается, а при записи стримов для минимизации шумов оно поднимается.

В аппаратной звукорежиссёр, вооружённый студийными мониторами и наушниками Axelvox, управляет миксами, а видеоинженер ведёт видеотрансляцию с помощью пульта и трёх PTZ-камер Panasonic, ловящих лучшие ракурсы. Сигнал с PTZ камер можно направить на медиасервер AREC для записи, дальнейшего монтажа и создания рекламных роликов проходящих мероприятий.

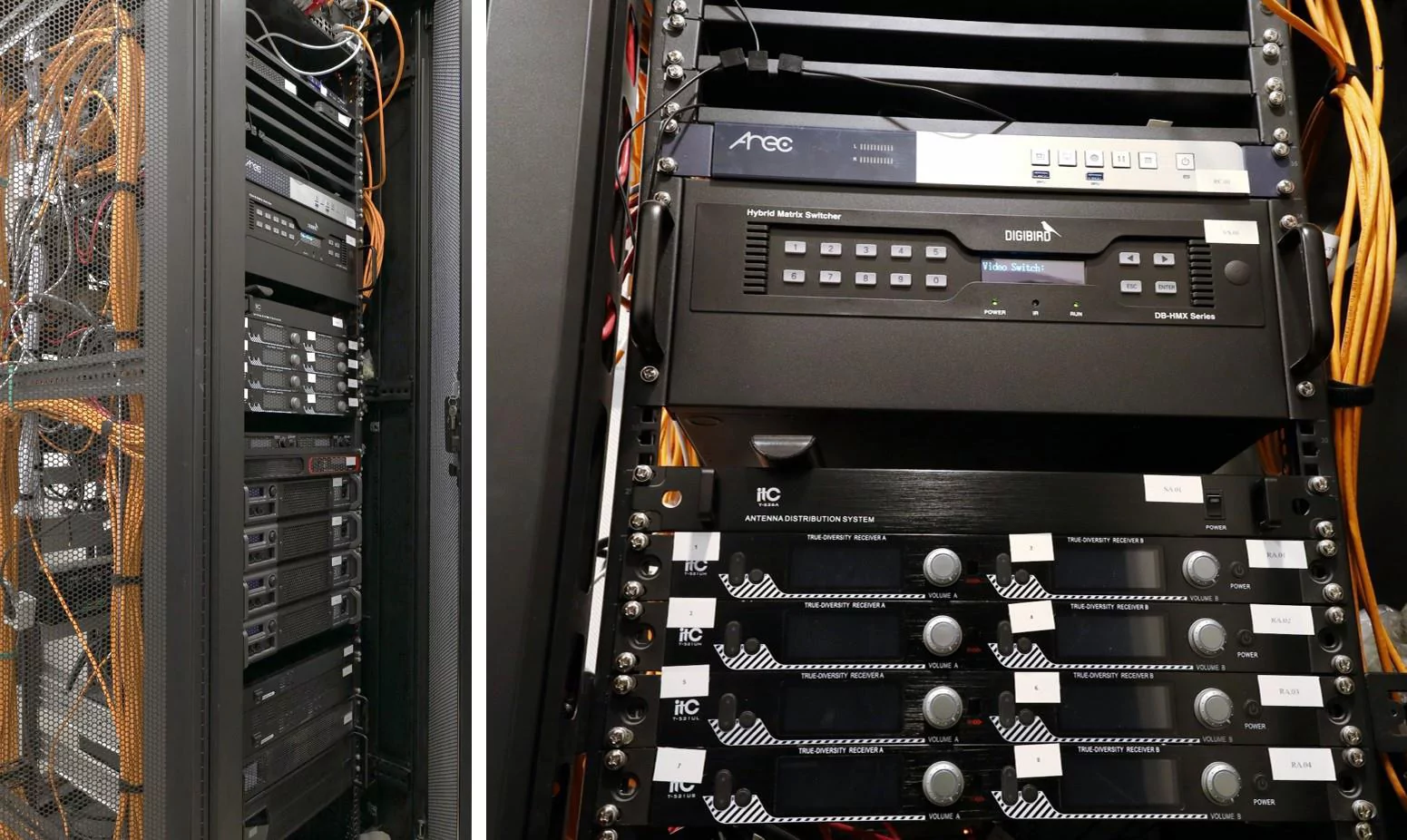

Гибкое соединение всех систем реализовано на матричном коммутаторе Digibird и оборудовании Infobit. Усилители, конверторы, процессоры, размещены в рэковой стойке WIZE в серверной, наряду с рекордером AREC и ресиверами ITC.

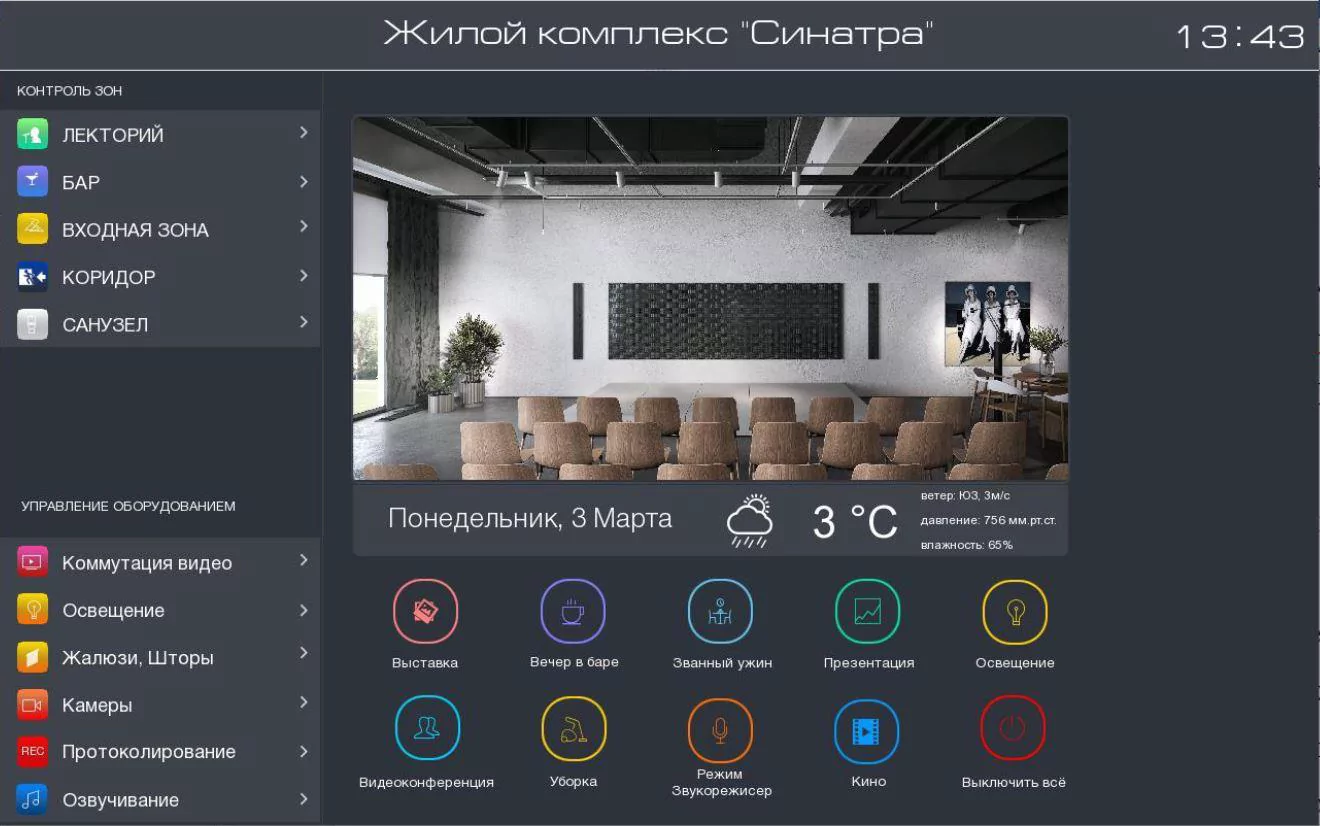

Для управления таким количеством сценариев и оборудования использована российская система управления iRidi. В систему управления заведены не только системы визуализации, озвучивания, записи, видеоконференц связи, но освещение, климат контроль, управление шторами. Специалисты AUVIX запрограммировали несколько интуитивных сценариев. Теперь, чтобы начать мероприятие, администратору не нужны инструкции. Он просто выбирает на планшете Intrend кнопку «Презентация», «Кино» или «Вечер в баре».

Система сама включает нужную технику: при выборе «Кино» плавно гаснет свет, закрываются шторы, опускается проекционный экран и запускается проектор. При этом всегда остаётся возможность ручного, детального контроля над каждым светильником, камерой или источником звука. Можно изменять степень закрытия штор, цветовую температуру светильников, управлять PTZ камерами. Контроль над пространством сосредоточен на двух планшетах Intrend c предустановленной системой управления: компактный 10-дюймовый терминал у барной стойки и мощная 21-дюймовая станция в аппаратной.

Помимо проектирования, поставки, монтажа и программирования оборудования специалисты AUVIX провели обучение для сотрудников клубного пространства SINATRA SUMMIT.

Выводы и итоги

В результате реализации проекта пространство SINATRA SUMMIT обрело возможности, полностью соответствующие амбициям владельцев. Вовлеченность заказчика и системный подход команды AUVIX привели к созданию технологически совершенной и при этом максимально удобной среды.

На этой основе была развернута многослойная система озвучения, визуализации и управления, где профессиональное оборудование высшего класса (Lumien, Intrend, Digibird, DS Proaudio, QSTech, Panasonic, AREC, Biamp и др.) работает как единый организм. Наиболее ярким результатом стала абсолютная адаптивность пространства: благодаря мобильным решениям и интеллектуальной системе управления iRidi различные сценарии активируются одним касанием на планшете, скрывая всю техническую сложность от пользователя. Таким образом, инженерам AUVIX удалось не просто решить технические задачи, а создать «живой» инструмент, который даёт арендаторам свободу творчества, гостям — безупречные впечатления, а управляющим — простоту контроля, устанавливая новый стандарт для многофункциональных площадок премиум-класса.
