Kramer EXT3-U3-T и EXT3-U3-R — передатчик и приемник USB 3.2 по витой паре HDBaseT

В proAV-инсталляции удлинение интерфейсов является очень актуальной темой. Причиной этому является характерная для конференц-залов и других рабочих пространств удаленность источников аудио-видео от средств отображения или иных потребителей сигнала. Также зачастую имеет место значительное расстояние управляемых устройств от терминалов управления.

Типичным примером соответствующей задачи является подключение клавиатуры и мыши (в ряде случаев монитора) к удаленному хост-компьютеру (система KVM). Другой распространенный пример — подключение к компьютеру удаленных видеокамер наблюдения. Для решения этих и других подобных задач специалисты Kramer разработали решение в виде двух новинок, ставших предметом данного обзора.

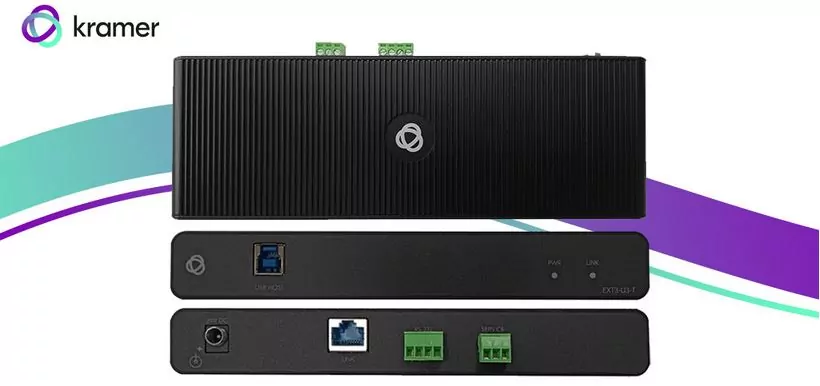

EXT3-U3-T — передатчик сигнала USB 3.2 Gen1 по кабелю экранированной медной витой пары, оснащенный портом USB-В для подключения хоста, а также портом RS-232 для подключения кнопочной панели управления или иного контроллера последовательных команд. Помимо команд управления прибором могут передаваться также сигналы синхронизации для видеокамер — FSYNC (camera frame synchronization).

Решение преобразует сигналы USB 3.2 Gen1 от подключенного хоста, а также сигналы управления RS-232 и FSYNC, в основанный на формате HDBaseT сигнал CATx, который передается по кабелю медной витой пары на совместимый приемник, осуществляющий обратное преобразование CATx в исходные сигналы. В качестве такого совместимого приемника прежде всего следует рассматривать прибор EXT3−U3−R, составляющий отличную комплиментарную пару передатчику EXT3-U3-T.

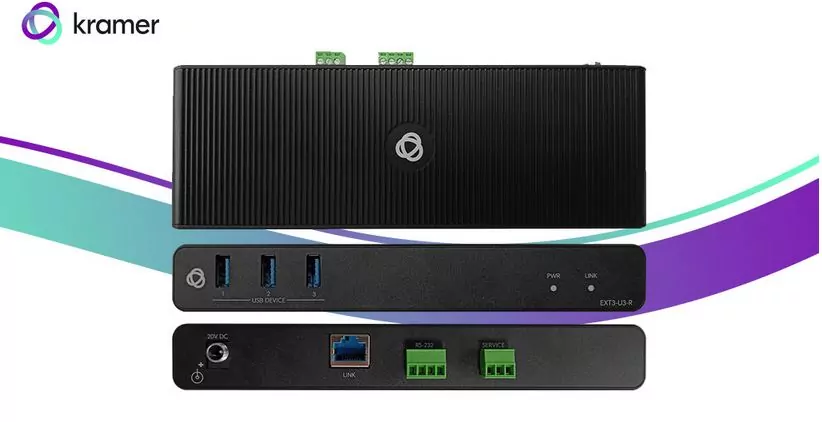

EXT3−U3−R — приемник сигнала USB 3.2 Gen1 по кабелю экранированной медной витой пары, оснащенный 3 портами USB-А для подключения периферийных устройств (с поддержкой функциональности USB-концентратора), и интерфейсом RS-232, который может использоваться не только для получения последовательных команд со стороны передатчика, но и передачи данных в обратном направлении. USB-подключение обладает большой гибкостью, в силу чего спектр подключаемых устройств может быть весьма широким и включать в себя камеры, сенсорные экраны, смарт-доски, жесткие диски, игровые контроллеры, аудиоустройства, принтеры, сканеры или устройства HID (Human Interface Devices), такие как мышь или клавиатура. Устройства с двойной ролью и OTG (On The Go), такие как смартфоны и планшеты, подключенные либо к порту USB-хоста со стороны передатчика, либо к порту USB-устройства со стороны приемника, могут взаимодействовать с удаленным хостом или периферийным устройством сопряжения.

Использование передатчика EXT3-U3-T и приемника EXT3−U3−R в комплекте — абсолютно логичный и оправданный шаг, обеспечивающий важные эксплуатационные преимущества:

Во-первых, в обоих устройствах реализован принцип Plug&Play, предполагающий отсутствие каких-либо специальных предварительных настроек. Связанный с передатчиком удаленный хост-компьютер автоматически подключается к периферийным USB-устройствам, подключенным к приемнику, с поддержкой всех режимов передачи USB, включая прерывание, массовый и изохронный.

Во-вторых, достаточно одного адаптера питания, входящего в комплект передатчика. Приемник получит питание по кабелю витой пары благодаря технологии PoC (Power over Cable). Это чрезвычайно удобно, поскольку приемник может располагаться, к примеру, за подвесным потолком — в районе подключенных к нему USB-камер, что делает подведение к прибору отдельного питания проблематичным. Такому варианту инсталляции весьма способствует компактный корпус устройства без вентилятора охлаждения (ввиду низкого тепловыделения).

Значительную ─ до 100 м ─ дальность передачи сигналов при прямом соединении передатчика и приемника рекомендуемым кабелем экранированной витой пары Kramer BC-UNIKat.

Комплект из приборов EXT3-U3-T и EXT3−U3−R — это прекрасное пополнение портфеля решений профессиональных инсталляторов, которым остается лишь сделать правильный выбор.

Передатчик EXT3-U3-T и приемник EXT3−U3−R доступны для заказа в AUVIX.
